RF va mikroto'lqinli tizimlarda signallarni taqsimlash va birlashtirish umumiy talablardir.Quvvat ajratgichlar va quvvat kombaynlaribir signalni bir nechta yoʻllarga boʻlish yoki bir nechta signallarni bitta chiqishga birlashtirish-bu funksiyalar uchun masʼul boʻlgan asosiy komponentlardir.
Integratsiyalash va sinovdan o'tkazish jarayonida muhandislar ko'pincha to'g'ri qurilmani tanlash va cheklangan PCB maydoni ichida past-yo'qotish, yuqori{1}}izolyatsiya signallarining taqsimlanishiga erishishda qiyinchiliklarga duch kelishadi. Ushbu qurilmalarning ishlashi asosan bir nechta asosiy parametrlar bilan baholanadi:kiritish yo'qolishi, izolyatsiya, amplituda balansi, faza balansi va VSWR. Ushbu parametrlar to'g'ridan-to'g'ri RF tizimlarining signal sifatini aniqlaydi.
Og'riq nuqtasi 1: Cheklangan PCB maydoni yuqori-izolyatsiya, past-yo'qotish signalini taqsimlashni talab qiladi

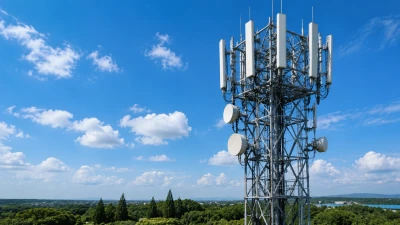

Oddiy stsenariy:Baza stantsiyasida yoki radar tizimlarida bitta mahalliy osilator (LO) signali ko'pincha bir nechta kanallarga tarqatilishi kerak. Muhandislar mos keladigan yechim topishlari kerakqattiq PCB sxemalarihali ta'minlagan holdakeng polosali ishlash, yuqori izolyatsiya va SMT muvofiqligi.
Yechim:SHINHOM taklif qiladi2 tomonlama, 3 tomonlama va 4 tomonlama quvvat ajratgichlar/kombinatorlardan chastota diapazonini qamrab oladiDC dan 6800 MGts gacha, ichidaixcham SMT paketlaribu PCB maydonini tejaydi.
Asosiy ishlash parametrlariga quyidagilar kiradi:
- Qo'shish yo'qolishi:0,25 dB gacha (2 tomonlama)
- Izolyatsiya:30 dB gacha
- Amplituda balansi:±0,01 dB
- Faza balansi:0,2 daraja
Bu spetsifikatsiyalar koʻp kanalli signalning mukammal muvofiqligi va ishonchli-darajadagi tizim ishlashini taʼminlaydi.
Og'riq nuqtasi 2: Laboratoriya sinovi keng polosali, moslashuvchan signal tarqatish va birlashtirishni talab qiladi
Oddiy stsenariy:Laboratoriyada muhandislar koʻp kanalli sinovlar uchun spektr analizatorlari yoki signal generatorlaridan foydalanadilar yoki tahlil qilish uchun bir nechta signallarni birlashtiradi. Bu barqaror va ishonchli ishlashi va qulay ulanishi bilan keng chastota diapazonini qamrab oladigan splitter/kombinator qurilmalarini talab qiladi.
Yechim:Ushbu seriya toʻgʻridan-toʻgʻri toʻgʻridan-toʻgʻri 6800 MGts gacha boʻlgan ultra-keng polosali ishlashga ega boʻlib, u umumiy maqsadli sinov ehtiyojlari uchun-mos keladi. Yilni SMT to'plami va standart 50Ō empedans, shuningdek, sinov moslamalari yoki baholash kengashlariga oson integratsiyani osonlashtiradi.
RF quvvat ajratgichlari/kombinatorlari uchun asosiy tanlash mezonlari
RF quvvat ajratgichlari yoki birlashtiruvchi qurilmalarni tanlashda quyidagi asosiy parametrlarni hisobga olish kerak:
| Parametr | Tavsif | Tizim ta'siri |
|---|---|---|
| Chastota diapazoni | Qurilma tomonidan qo'llab-quvvatlanadigan ish chastota diapazoni, minimaldan maksimal chastotagacha. | Tegishli foydalanish holatlarini aniqlaydi; asosiy tanlov mezoni. |
| Qo'shishni yo'qotish | Qurilmadan o'tadigan signalning quvvat yo'qolishi; pastroq qiymatlar yaxshiroqdir. | Tizim daromadiga va umumiy shovqin ishlashiga ta'sir qiladi. |
| Izolyatsiya | Chiqish portlari orasidagi signalni ajratish darajasi; yuqoriroq bo'lsa yaxshi. | Kanalning-kanallarning oʻzaro suhbatiga-taʼsir qiladi va signalning yaxlitligiga taʼsir qiladi. |
| Amplituda/faza balansi | Signalning amplitudasi va fazasining barcha chiqish portlaridagi izchilligi. | Bosqichli-massiv tizimlari va koʻp kanalli-qabul qiluvchilar uchun juda muhim. |
Xulosa
RF quvvat ajratgichlari va quvvat birlashtirgichlari kichik komponentlar bo'lishi mumkin, ammo ular muhim rol o'ynaydiRF old-va orqa{1}}uchun ishlov berish tizimlari o'rtasidagi ko'prik. Aloqa tayanch stansiyalari uchun koʻp kanalli uzatishda yoki laboratoriya sinovlarida koʻp{2}}kanalli oʻlchovlarda boʻladimi, ularning ishlashi tizim signalining umumiy sifati va barqarorligini bevosita belgilaydi.
Ushbu qurilmalarni tanlashda muhandislar kabi asosiy parametrlarga ustunlik berishlari kerakkiritish yo'qolishi, izolyatsiya, amplituda balansi va faza balansi, operatsion chastota diapazoni va tizim arxitekturasi bilan muvofiqlikni ta'minlash. To'g'ri tanlash aloqa va sinov ilovalarida kamroq yo'qotish, yuqori kanal mustahkamligi va yaxshilangan tizim ishonchliligiga erishishga yordam beradi.
